Universální spínaný zdroj

pro napájení audiovizuální, kancelářské a výpočetní techniky z automobilové baterie 12V nebo 24V

Popis a určení přístroje.

Universální spínaný zdroj (obrázek) s účinností až 88% slouží k napájení zařízení informační, výpočetní, kancelářské techniky a spotřební elektroniky, která musí pracovat se stabilizovaným napájecím napětím v rozsahu +5 až +22 V. Vysoká účinnost měniče pak zajišťuje maximální šetření s energií získávané z autobaterie automobilů. Zdroj se skládá z tělesa přístroje, vstupní a výstupní šňůry s napájecími konektory podle požadavků zákazníka. Vlastní montáž zdroje spočívá v zasunutí zdrojového konektoru do zdířky v automobilu a připojení výstupního konektoru ke spotřebiči.

Podmínky provozu zdroje.

Zařízení musí být umístěno z dosahu sálavých zdrojů tepla dosahujících teploty vyšší než 40° (automobilové topení). Plastový kryt není vodotěsný, proto je nutné zabránit vniknutí vody do přístroje. Zařízení je bez údržbové.

Technické parametry:

Parametr \ Verze
USZ - 01/05
USZ - 01/12
USZ - 02/A USZ - 02/B
vstupní napájecí napětí
12 - 30V
24 - 30V
12 - 30V
24 - 30V
vstupní konektor*
automobilový, uzemněn mínus
výstupní napětí*
5V
12V
5; 6; 7;
8; 9;10;11V
5; 7; 8,5; 9,5;
11;13;16V
výstupní konektor *
souosý 2,5 mm
souosý 2,1 mm
universální
universální
minimální výstupní proud
0 A
jmenovitý výstupní proud
3 A (varianta MC 5A)
maximální výstupní proud
5 A (nadproudová ochrana, ochrana proti zkratu)
signalizace činnosti
LED - zelená
zvlnění
25 mV, 72 KHz
účinnost
85 %
88 %
85 %
88 %
tolerance výstupního napětí
2 % (vliv úbytku napětí na přívodních vodičích není vyloučen)
hmotnost
250 g (varianta MC 400g)
rozměry
32 x 69 x 69 mm (varianta M a MC viz dále)
* Dle požadavků odběratele jsou možné změny a varianty řešení.

Záruční podmínky Záruka je 24 měsíců. K reklamaci a opravě se přijímá jen zboží mechanicky nepoškozené s originálním obalem a dokumentací včetně vyplněného záručního listu.

Cenové relace
Cena
Kč
USZ - 01/...
USZ - 01/...M
USZ - 01/...MC
USZ - 02/...
USZ - 02/...M
USZ - 02/...MC
1 - 5 ks
610,-
490,-
710,-
610,-
490,-
710,-
6 - 15 ks
590,-
460,-
690,-
590,-
460,-
690,-
16 a více
570,-
430,-
670,-
570,-
430,-
670,-
Ceny jsou uvedeny bez DPH a za jeden kus. Dodání obratem, u více kusů smluvně.

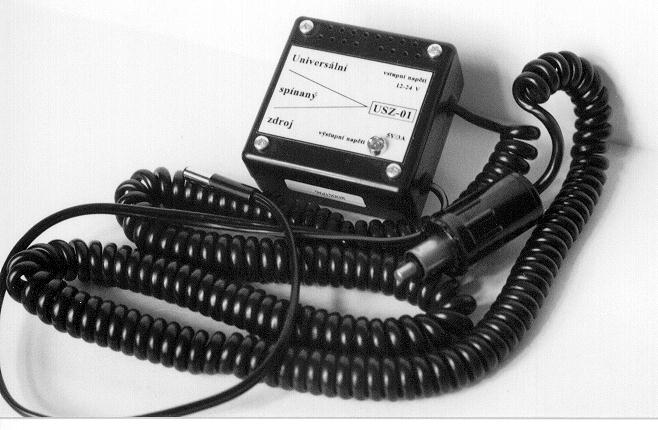

uzs02a.jpg Základní provedení universálního spínaného zdroje "USZ - 01/02 ..."je určené jako přenosné zařízení k přeměně velikosti stejnosměrného napětí. Kabelové přípojky jsou určeny přímo k připojení do konektoru v automobilech. Při požadavcích na větší odebíraný proud je nutné zajistit dobré chlazení okolním. Nahoru

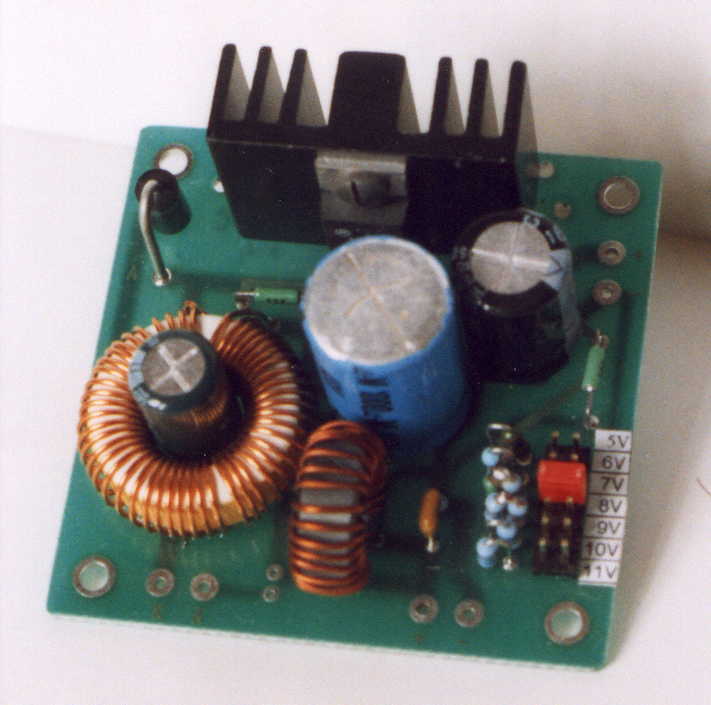

uzs01a.jpg  Varianta spínaného zdroje "USZ - 01/02...M" je tvořena jako stavebnicový modul k zabudování do elektronického zařízení. Kabelový přivod a odvod je tak možné přímo nahradit prostorem na plošném spoji zařízení, které je tímto zdrojem napájeno.

Zastavěný prostor 64 x 64 mm
Výška modulu „M" 30 mm
Nahoru

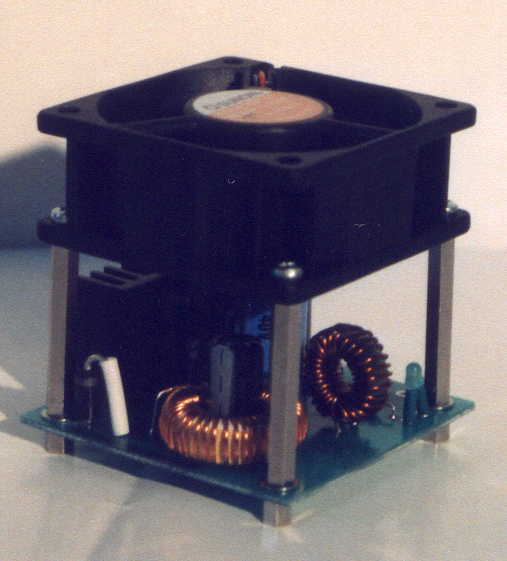

uzs03a.jpg  Varianta "USZ - 01/02...MC" je jako varianta "M" ale navíc je doplněna nuceným chlazením za použití větráčku. Tím je zaručené spolehlivé chlazení a je možné z tohoto zdroje odebírat proud až 5A.

Zastavěný prostor 64 x 64 mm
Výška modulu „MC" 70 mm


Nahoru

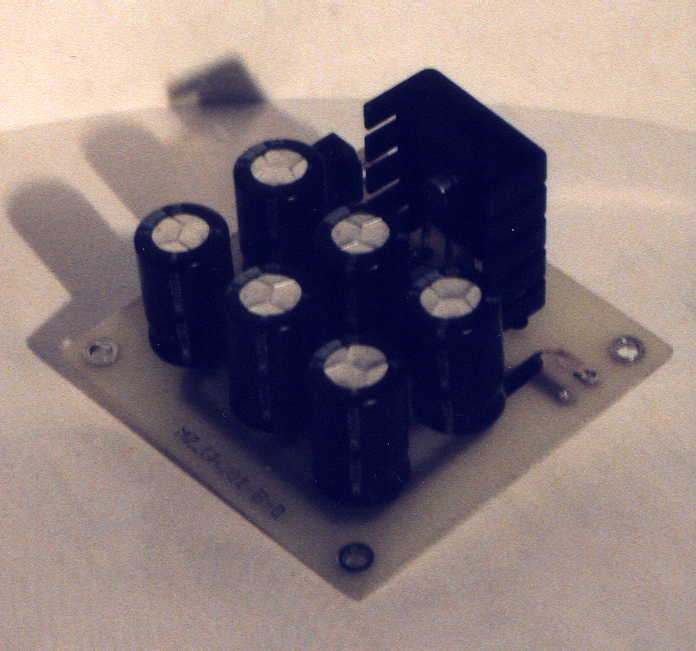

grc1.jpg Stavebnicovou variantu universálního spínaného zdroje "USZ - 01/02...M/MC" je možné doplnit jednoduchým usměrňovacím blokem. Jde o můstkový usměrňovač s výstupním kapacitním filtrem s možností zatížení až 6A.

Zastavěný prostor 64 x 64 mm
Výška modulu „GRC" 30 mm
Cena modulu „GRC" 280,- Kč
Nahoru

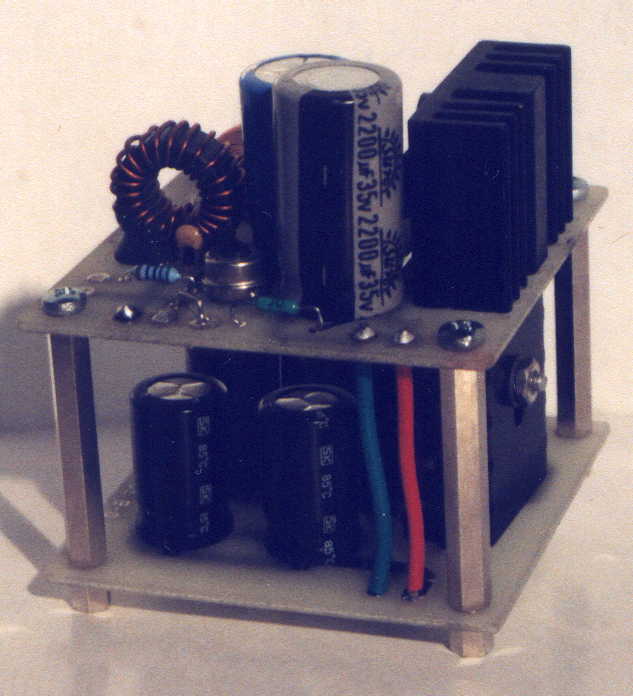

grc1zd.jpg Moduly USZ - 01/02 ... a GRC tvoří stavebnici určenou k zabudování do elektronického zařízení. Tím je možné lehce získat síťový universální zdroj velmi přesně stabilizovaného, při vyvedení ovládacího prvku i proměnného, napětí.

Zastavěný prostor 64 x 64 mm
Výška sestavy „USZ - 01/02 ... a GRC" 65 mm
Cena sestavy „UZS - 01/02 ... a GRC" ......,- Kč

Nahoru
